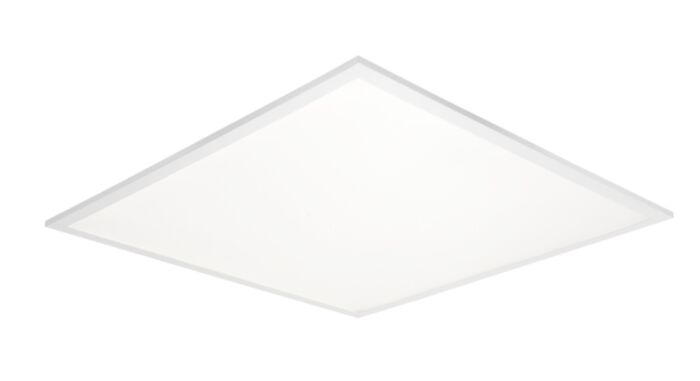

Plano Pro IP20 35W/940 PSMP AA WH
Plano Pro on uuden sukupolven energiatehokas ja erittäin monikäyttöinen moduulivalaisin, jonka käyttökohteet ovat miltei rajattomat. Valaisimen erinomainen värintoistoindeksi, UGR-arvo (< 19) ja IP44-luokitus tekevät Plano Prosta varman valinnan lähes jokaiseen kohteeseen. Energiatehokkuutensa ansiosta Plano Pro soveltuu erinomaisesti julkisiin tiloihin, kuten käytäville, auloihin ja avotoimistoihin. Matala UGR-arvo mahdollistaa valaisimen käytön kouluissa sekä päiväkodeissa ja päätetyöskentelyyn tarkoitetuissa tiloissa. Alapuolisen IP44-luokittelun ansiosta voit asentaa valaisimen myös pölyisiin ja kosteisiin tiloihin. Valaisimeen on saatavana erilaisia asennustarvikkeita, kuten pyöreän valoaukon peitelevyt sekä tarvikkeet pinta- ja uppoasennuksiin. Valaisimesta on saatavana myös Tunable White-versio.
Kehys alumiinia, runko terästä, kupu polystyreenia (PSMP) ja linssit akryylia.
Valkoinen, RAL 9016.
Valaisimen suojausluokka III.
Liitäntälaitteen suojausluokka II.
Asennus T-listakattoon, lisätarvikkeilla uppo- ja pinta-asennus.
Soveltuu ketjutettavaksi: on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi ja ActiveAhead 3 x 2,5 mm2, Dim 3 x 1,5 mm2.
Värilämpötilat 3000 K, 4000 K ja Tunable White 2700–6000 K. CRI > 90 / Ra > 90.
MacAdam 3 SDCM.
IP44. ActiveAhead-mallit IP20.
IK02.
On/off: 27 W 3500 lm / 35 W 4500 lm.
Dim: 31 W 4000 lm.
Dali-2, Casambi ja ActiveAhead: 27 W 3500 lm / 35 W 4500 lm / 45 W 5800 lm.
Dali DT8 35 W 4300 lm.
Casambi TW 35 W 4300 lm.
On/off, Dim (laskevan reunan himmennys), Dali-2, jossa suorapainikeohjaus (230V) ja CLO-toiminnot, Casambi (Bluetooth mesh), ActiveAhead (itseoppiva langaton valaistuksenohjausratkaisu) ja TW joko Dali DT8- tai Casambi-ohjauksella.
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl. Kytkimen ja valaisimen välisen kaapelin pituus maks. 10 metriä.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70B50 > 100 000 h (Ta25°C).
Hyötyelinikä L80B10 100 000 h (Ta25°C).
Hyötyelinikä L90B10 80 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina kolme eri väristä pinta-asennuskehystä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi: yleisuppoasennuskehys 600 x 600 (4297811), asennussarja piilolistakattoihin (4146933) ja ripustusvaijerisarja (4146993). Lisäksi saatavana pyöreän valoaukon peitelevyt R400 (A2PLZC) ja R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
DIM = vaihekulmahimmennys, TW = Tunable White.
Projektikohtaisesti saatavilla määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
| Seinäasennus | Ei |
|---|---|
| Soveltuu ripustettavaksi | Ei |
| Kattoasennus | Kyllä |
| Soveltuu uppoasennukseen | Kyllä |
| Soveltuu pinta-asennukseen | Kyllä |
| Soveltuu jonoasennukseen | Ei |
| Soveltuu kiinnikeasennukseen | Ei |
| Sisältää asennustarvikkeet | Kyllä |
| Soveltuu päätetyöskentelyyn | Kyllä |
| Valonlähteen tyyppi | LED, kiinteä |
| Sisältää valonlähteen | Kyllä |
| Lamppujen/moduulien lukumäärä | 1 |
| Lampunpidin | Muu |
| Kotelon/suojuksen materiaali | Alumiini |
| Kotelon pintakäsittely | Pinnoitettu jauhemaalauksella |
| Rungon väri | Valkoinen |
| Suojuksen materiaali | Strukturoitu muovi |
| Häikäisysuojan tyyppi | Ei ole |
| Jännitetyyppi | AC |
| Nimellisjännitealue (min) (V) | 220 |
| Nimellisjännitealue (max) (V) | 240 |
| Nimellisvirta-alue (min) (mA) | 900 |
| Nimellisvirta-alue (max) (mA) | 900 |
| Liitäntälaitteen tyyppi | Vakiovirtaohjattu LED- liitäntälaite |
| Sisältää ohjauslaitteen | Kyllä |
| Vaihdettava liitäntälaite | Kyllä |
| Himmennettävä | Kyllä |
| Himmennys 0-10 V | Ei |
| Himmennys 1-10 V | Ei |
| Himmennys DALI | Ei |
| Himmennys DALI-2 | Ei |
| Himmennys DMX | Ei |
| Himmennys DSI | Ei |
| Himmennys LineSwitch | Ei |
| Himmennys valmistajakohtainen | Ei |
| Himmennys verkkovirtamodulaatio | Ei |
| Himmennys laskevan reunan ohjaus | Ei |
| Himmennys nousevan reunan ohjaus | Ei |
| Himmennys ohjelmoitavissa | Kyllä |
| Himmennys potentiometri | Ei |
| Himmennys RF | Ei |
| Himmennys Sine Wave Reduction | Ei |
| Himmennys Zigbee | Ei |
| Painonappihimmennys | Ei |
| Ilman himmennystoimintoa | Ei |
| Valonjako | Hajottava linssi/optiikka/paneeli |
| Valon jakautuminen (symmetrinen/epäsymmetrinen) | Symmetrinen |
| Avauskulma (määritelty alue) | Avoin säde |
| Värin konsistenssi (MacAdamin ellipsi) | SDCM3 |
| Valon suunta (suora/epäsuora) | Suora |
| Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015) | D |
| Sisältää 2019/2020/EU:n mukaisia tuotteita | Kyllä |
| Valaisimen elinikä L70B50 Ta=25 °C (h) | 100000 |
| Valaisimen elinikä L80B50 Ta=25 °C (h) | 100000 |
| Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%) | 95 |
| Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%) | 90 |
| Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%) | 85 |
| Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%) | 5 |
| Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%) | 10 |
| Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%) | 10 |
| Kotelointiluokka (IP), takasivu | IP20 |
| Kotelointiluokka (IP), edestä | IP44 |
| Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB) | 37 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija B16 | 36 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 61 |
| Varavoimajärjestelmä | Ei ole |
| Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C) | 0 |
| Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C) | 25 |
| Integroitu varateholähde | Ei |
| Soveltuu turvavalaistukseen | Ei |
| Hätätoimintojen valvontajärjestelmä | Ei ole |
| Sisältää kytkimen | Ei |
| Sisältää läsnäolotunnistimen | Kyllä |
| Sisältää liiketunnistuksen | Kyllä |
| Liiketunnistimen/läsnäolotunnistimen teknologia | Passiivinen infrapuna |
| Tuuletusaukot | Ei |
| Soveltuu lampputeholle (min) (W) | 35 |
| Soveltuu lampputeholle (max) (W) | 35 |
| Valaisimen valotehokkuus (min) (lm/W) | 130 |
| Valaisimen valotehokkuus (max) (lm/W) | 130 |
| Järjestelmän enimmäisteho (W) | 35 |
| Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm) | 4500 |
| Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm) | 4500 |
| Valon väri (alphanumeric) | Valkoinen |
| Valaisimen tehokkuus (lm/W) | 130 |
| Valaisimen mitoitettu valovirta (lm) | 4 500,00 € |
| Värilämpötila-alue (min) (K) | 4 000,00 € |
| Värilämpötila-alue (max) (K) | 4 000,00 € |
| Välkyntä-arvo Pst LM | 1 |
| Tehokerroin | 0.9 |
| Stroboskooppi-ilmiön mitta-arvo SVM | 0.4 |
| Vakiovalovirta-ohjaus (CLO) | Ei |
| Leveys (mm) | 595,00 € |
| Korkeus/syvyys (mm) | 32,00 € |
| Pituus (mm) | 595,00 € |
| Upotuspituus (mm) | 600 |
| Upotusleveys (mm) | 600 |
| Rakenteellinen upotussyvyys (mm) | 80,00 € |
| Kaapelointitapa | Soveltuu läpijohdotukseen |
| Napojen lukumäärä | 3 |
| Johtimen poikkipinta-ala (mm²) | 2.5 |
| Kokonaisharmoninen särö (THD) (%) | 15 |
| Kokonaisharmoninen särö (THD) | 15 |
| Kytkentätapa | Pistokepuristin / jousiliitin |
| Fotobiologinen turvallisuus EN 62471 | RG0 |
| Liitettävien johtimien poikkipinta-ala (min) (mm²) | 1.5 |
| Liitettävien johtimien poikkipinta-ala (max) (mm²) | 2.5 |
| Häikäisyarvo (UGR) | 19 |
| Säädettävä värilämpötila | Ei |
| Säädettävä valovirta (lumen) | ei |
| Säädettävä valonjako | ei |
| Bluetooth -ohjattava | Kyllä |
| Yhteensopiva Casambi-järjestelmän kanssa | Ei |
| Apple HomeKit -yhteensopiva | Ei |
| Google Assistant -yhteensopiva | Ei |
| Amazon Alexa -yhteensopiva | Ei |
| IFTTT-tuki | Ei |
| ETIM-luokka | EC002892 |
| Hipaisuhimmennys | Ei |
| Valotunnistimella | Kyllä |
| Hehkulankatesti IEC 60695-2-11 mukaan | 650 °C - 30 s |
| Väri | Valkoinen |
| Is tailored | Ei |
| Tuotesarja | Plano Pro |
