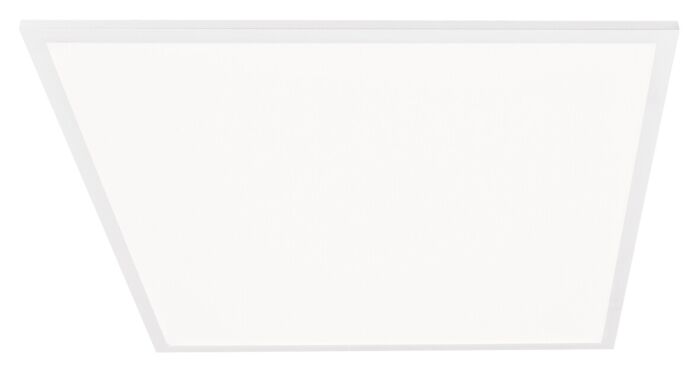

Plata IP20 53W/840 CA PSMP WH
Plata on matalarakenteinen moduulivalaisin. Käyttökohteita ovat toimistot, käytävät, aulatilat, koulut ja muut julkiset tilat. Mikroprismakuvuilla varustetut häikäisemättömät mallit sopivat erinomaisesti luokkahuoneisiin ja päätetyöskentelyyn. Valaisin sopii erityisen hyvin toimistoihin ja julkisiin tiloihin, joissa se voidaan upottaa alakattojärjestelmiin. Se voidaan myös ripustaa vaijerilla tai erillisellä kehyksellä kattopintaan. Ohjausvaihtoehtoina ovat on/off, Dali-2, painonappi ja Casambi.
Runko alumiinia, valonohjauslevy akryylia, kupu polystyreenia.
Valkoinen, RAL 9003.
Suojausluokka II.
Asennus T-listakattoon. Lisätarvikkeilla ripustusasennus, pinta-asennus sekä uppoasennus. Asennussarjat myös piilolistakattoihin.
Soveltuu ketjutettavaksi on/off ja Dali-2 maks. 5 x 2,5 mm2, Casambi 3 x 2,5 mm2.
Värilämpötilat 3000 K ja 4000 K. CRI > 80 / Ra > 80.
MacAdam 3 SDCM.
IP20.
On/off: 26–57 W. 2800–5600 lm.
Dali-2 ja Casambi: 27–54 W. 2800–5300 lm.
On/off, Dali-2, jossa suorapainikeohjaus (230V) ja Casambi-ohjaus.
Suositellaan käytettäväksi Dali-2 sertifioituja ohjauslaitteita.
Suorapainikeohjauksessa käytettävien valaisinten enimmäismäärä yhdessä ryhmässä on 60 kpl.
Käyttöympäristön lämpötila 0 … 25 °C.
Hyötyelinikä L70 100 000 h (Ta25°C).
Hyötyelinikä L80 60 000 h (Ta25°C).
Virtalähteiden elinikä 100 000 h.
Lisätarvikkeina pinta-asennuskehys (4289994), ripustussarja (4289995), piilolistakannakesarja PLK15 (4209537) ja asymmetrinen piilolistakannakesarja PLK (4245342). Valaisimet ovat myös yhteensopivia Planon pinta-asennuskehyksien kanssa, joita on saatavilla kolmessa värissä: valkoinen (4146973), musta (A2PLKI) ja harmaa (A2PLKJ). Lisäksi yleisuppoasennuskehys 600 x 600 (4297811) sekä valoaukon peitelevyt 600*600 R400 (A2PLZC) ja 600*600 R500 (A2PLZA). Valaisimen valovirta laskee peitelevyjen kanssa noin 30 % (R500) ja noin 50 % (R400).
WH = valkoinen, DA2 = Dali-2, CA = Casambi, PS = polystyreeni, O = opaali, MP = mikroprisma
Projektikohtaisesti saatavilla räätälöidyt valovirrat, määrämittaiset liitosjohdot ja monipuoliset pikaliitinjohtosarjat.
| Seinäasennus | Ei |
|---|---|
| Soveltuu ripustettavaksi | Kyllä |
| Kattoasennus | Kyllä |
| Soveltuu uppoasennukseen | Kyllä |
| Soveltuu pinta-asennukseen | Kyllä |
| Soveltuu jonoasennukseen | Ei |
| Soveltuu päätetyöskentelyyn | Kyllä |
| Valonlähteen tyyppi | LED, kiinteä |
| Sisältää valonlähteen | Kyllä |
| Lamppujen/moduulien lukumäärä | 1 |
| Lampunpidin | Muu |
| Kotelon/suojuksen materiaali | Alumiini |
| Kotelon pintakäsittely | Pinnoitettu jauhemaalauksella |
| Rungon väri | Valkoinen |
| Suojuksen materiaali | Strukturoitu muovi |
| Häikäisysuojan tyyppi | Ei ole |
| Jännitetyyppi | AC |
| Nimellisjännitealue (min) (V) | 220 |
| Nimellisjännitealue (max) (V) | 240 |
| Nimellisvirta (min) (mA) | 1400 |
| Nimellisvirta (max) (mA) | 1400 |
| Liitäntälaitteen tyyppi | Vakiovirtaohjattu LED- liitäntälaite |
| Sisältää ohjauslaitteen | Kyllä |
| Vaihdettava liitäntälaite | Kyllä |
| Himmennettävä | Kyllä |
| Himmennys 0-10 V | Ei |
| Himmennys 1-10 V | Ei |
| Himmennys DALI | Ei |
| Himmennys DALI-2 | Ei |
| Himmennys DMX | Ei |
| Himmennys DSI | Ei |
| Himmennys LineSwitch | Ei |
| Himmennys valmistajakohtainen | Ei |
| Himmennys verkkovirtamodulaatio | Ei |
| Himmennys nousevan reunan ohjaus | Ei |
| Himmennys laskevan reunan ohjaus | Ei |
| Himmennys ohjelmoitavissa | Kyllä |
| Himmennys potentiometri | Ei |
| Himmennys RF | Ei |
| Himmennys Sine Wave Reduction | Ei |
| Himmennys Zigbee | Ei |
| Painonappihimmennys | Ei |
| Ilman himmennystoimintoa | Ei |
| Valonjako | Hajottava linssi/optiikka/paneeli |
| Valon jakautuminen (symmetrinen/epäsymmetrinen) | Symmetrinen |
| Avauskulma (määritelty alue) | Avoin säde |
| Värin konsistenssi (MacAdamin ellipsi) | SDCM3 |
| Valon suunta (suora/epäsuora) | Suora |
| Valonlähteen energiatehokkuusluokka (EU-säännös 2019/2015) | E |
| Sisältää 2019/2020/EU:n mukaisia tuotteita | Kyllä |
| Valaisimen elinikä L70B50 Ta=25 °C (h) | 100000 |
| Valaisimen elinikä L80B50 Ta=25 °C (h) | 60000 |
| Valovirran pysyvyys, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%) | 90 |
| Valovirran pysyvyys, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%) | 85 |
| Valovirran pysyvyys, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%) | 80 |
| Vikaantumisosuus, keskim. käyttöikä 35 000 h, ympäristölämpötila 25 °C (%) | 5 |
| Vikaantumisosuus, keskim. käyttöikä 50 000 h, ympäristölämpötila 25 °C (%) | 5 |
| Vikaantumisosuus, keskim. käyttöikä 75 000 h, ympäristölämpötila 25 °C (%) | 10 |
| Kotelointiluokka (IP), takasivu | IP20 |
| Kotelointiluokka (IP), edestä | Muu |
| Valaisinten enimmäismäärä per johdonsuojakatkaisija C10 (MCB) | 23 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija B16 | 23 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 38 |
| Varavoimajärjestelmä | Ei ole |
| Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (min) (°C) | 0 |
| Ympäristön mitoituslämpötila IEC62722-2-1 mukaisesti (max) (°C) | 25 |
| Integroitu varateholähde | Ei |
| Soveltuu turvavalaistukseen | Ei |
| Hätätoimintojen valvontajärjestelmä | Ei ole |
| Sisältää läsnäolotunnistimen | Ei |
| Sisältää liiketunnistimen | Ei |
| Tuuletusaukot | Ei |
| Soveltuu lampputeholle (min) (W) | 53 |
| Soveltuu lampputeholle (max) (W) | 53 |
| Valaisimen valotehokkuus (min) (lm/W) | 100 |
| Valaisimen valotehokkuus (max) (lm/W) | 100 |
| Järjestelmän enimmäisteho (W) | 53 |
| Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (min) (lm) | 5300 |
| Mitoitettu valovirta IEC 62722-2- 1 mukaisesti (max) (lm) | 5300 |
| Valon väri (alphanumeric) | Valkoinen |
| Valaisimen tehokkuus (lm/W) | 100 |
| Valaisimen mitoitettu valovirta (lm) | 5 300,00 € |
| Värilämpötila (min) (K) | 4 000,00 € |
| Värilämpötila (max) (K) | 4 000,00 € |
| Välkyntä-arvo Pst LM | 1 |
| Tehokerroin | 0.9 |
| Stroboskooppi-ilmiön mitta-arvo SVM | 0.4 |
| Vakiovalovirta-ohjaus (CLO) | Kyllä |
| Leveys (mm) | 595,00 € |
| Korkeus/syvyys (mm) | 8,50 € |
| Pituus (mm) | 595,00 € |
| Upotuspituus (mm) | 600 |
| Upotusleveys (mm) | 600 |
| Rakenteellinen upotussyvyys (mm) | 80,00 € |
| Kaapelointitapa | Soveltuu läpijohdotukseen |
| Napojen lukumäärä | 3 |
| Johtimen poikkipinta-ala (mm²) | 2.5 |
| Kokonaisharmoninen särö (THD) (%) | 5 |
| Kokonaisharmoninen särö (THD) | 5 |
| Kytkentätapa | Pistokepuristin / jousiliitin |
| Fotobiologinen turvallisuus EN 62471 | RG0 |
| Liitettävien johtimien poikkipinta-ala (min) (mm²) | 1.5 |
| Liitettävien johtimien poikkipinta-ala (max) (mm²) | 2.5 |
| Häikäisyarvo (UGR) | 19 |
| Säädettävä värilämpötila | Ei |
| Säädettävä valovirta (lumen) | ei |
| Säädettävä valonjako | ei |
| Bluetooth -ohjattava | Kyllä |
| Yhteensopiva Casambi-järjestelmän kanssa | Kyllä |
| Apple HomeKit -yhteensopiva | Ei |
| Google Assistant -yhteensopiva | Ei |
| Amazon Alexa -yhteensopiva | Ei |
| IFTTT-tuki | Ei |
| ETIM-luokka | EC002892 |
| Hipaisuhimmennys | Ei |
| Valotunnistimella | Ei |
| Hehkulankatesti IEC 60695-2-11 mukaan | 650 °C - 30 s |
| Väri | Valkoinen |
| Is tailored | Kyllä |
| Tuotesarja | Plata |
